Actividad de Packet Tracer 4.4.3: Resolución de problemas de la configuración del VTP







 Objetivos de aprendizaje.

• Buscar y corregir todos los errores de configuración.
• Documentar la red corregida.


Introducción.


El protocolo de enlace troncal de la VLAN (VTP) contribuye a garantizar la uniformidad de las configuraciones de VLAN en la red conmutada, pero debe configurarse correctamente. En esta actividad, el nombre de dominio VTP es Lab4_3 y la contraseña VTP es cisco. No obstante, hay numerosos errores en esta configuración que se deben solucionar y corregir antes de que se pueda restaurar la conectividad de extremo a extremo en la VLAN. Los errores se habrán resuelto correctamente cuando
las mismas VLAN estén configuradas en los tres switches y se pueda hacer ping entre los dos hosts en la misma VLAN o entre dos switches.


Tarea 1: Realizar la resolución de problemas y corregir errores de VTP y de configuración.

Una vez corregidos todos los errores, se debería poder hacer ping a PC4 desde PC1, a PC5 desde PC2 y a PC6 desde PC3. También se debería poder hacer ping a las interfaces de administración en S2 y S3 desde S1. Utilice cisco para la contraseña EXEC del usuario y class para la contraseña EXEC privilegiada.

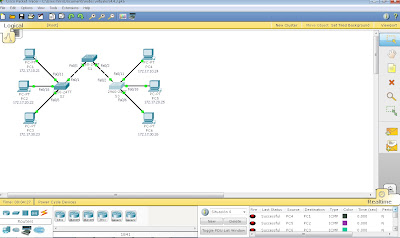

 Se puede observar los pings exitosos entre las PC.


 Se puede observar los pings exitosos entre los switches.

Tarea 2: Documentar la configuración del switch.

Errores detectados:


Switch 1-IP de la vlan 99 de administración se cambio por la señalada.

S1(config)#interface vlan 99
S1(config-if)#ip address 172.17.99.11 255.255.255.0
S1(config-if)#no shutdown

Switch 1-Password VTP se cambio por el señalada.

S1(config)#vtp password cisco
Setting device VLAN database password to cisco-->se establece la contraseña.
S1(config)#end

Switch 1-Se cambio a modo troncal estas interfaces.

S1(config)#interface range fa0/1 – fa0/5
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#no shutdown

Switch 2-Se cambio a modo troncal estas interfaces.

S2(config)#interface range fa0/1 – fa0/5
S2config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99
S2(config-if)#no shutdown

Switch 2-Se cambio a modo de acceso para la vlan correspondiente en estas interfaces.

S2(config)#interface range fa0/6 – fa0/10
S2(config-if-range)#switchport access vlan 30
S2(config-if-range)#interface range fa0/11 – fa0/17
S2(config-if-range)#switchport access vlan 10
S2(config-if-range)#interface range fa0/18 – fa0/24
S2(config-if-range)#switchport access vlan 20
S2(config-if-range)#end

Switch 2-Password VTP se cambio por la señalada al igual el nombre del domino.

S2(config)#vtp mode client
Setting device to VTP CLIENT mode
-->se establece el modo cliente.
S2(config)#vtp domain Lab4_3
Changing VTP domain name from NULL toLab4_3
-->se establece el dominio.
S2(config)#vtp password cisco
Setting device VLAN database password to cisco
-->se establece la contraseña.
S2(config)#end

Switch 3-IP de la vlan 99 de administración se cambio por la señalada.

S3(config)#interface vlan 99
S3(config-if)#ip address 172.17.99.13 255.255.255.0
S3(config-if)#no shutdown

Switch 3-Password VTP se cambio por la señalada al igual el nombre del domino.

S3(config)#vtp mode client
Setting device to VTP CLIENT mode
-->se establece el modo cliente.
S3(config)#vtp domain Lab4_3
Changing VTP domain name from NULL toLab4_3
-->se establece el dominio.
S3(config)#vtp password cisco
Setting device VLAN database password to cisco
-->se establece la contraseña.
S3(config)#end

Actividad de Packet Tracer 4.4.2: Reto de la configuración del VTP



Objetivos de aprendizaje.

• Realizar las configuraciones básicas del switch.
• Configurar las interfaces Ethernet en las PC host.
• Configurar VTP en los swtiches.

Introducción.

En esta actividad, realiza configuraciones básicas del switch, configura el VTP, los enlaces troncales, aprende acerca de los modos VTP, crea y distribuye información de la VLAN, y asigna puertos a las VLAN.

Tarea 1: Realizar las configuraciones básicas del switch.

Configure los switches S1, S2 y S3 de acuerdo con las siguientes pautas y guarde todas las configuraciones:

• Configure el nombre de host del switch como se indica en la topología.

Configurar los siguientes comandos en el switch 1.

Switch>enable
Switch#configure terminal


Enter configuration commands, one per line. End with CNTL/Z.--->se entra al modo de configuración global.
Switch(config)#hostname S1

Configurar los siguientes comandos en el switch 2.

Switch>enable
Switch#configure terminal


Enter configuration commands, one per line. End with CNTL/Z.--->se entra al modo de configuración global.
Switch(config)#hostname S2

Configurar los siguientes comandos en el switch 3.

Switch>enable
Switch#configure terminal


Enter configuration commands, one per line. End with CNTL/Z.--->se entra al modo de configuración global.
Switch(config)#hostname S3

• Deshabilite la búsqueda DNS.

Configurar los siguientes comandos en el switch 1.

S1(config)#no ip domain-lookup

Configurar los siguientes comandos en el switch 2.

S2(config)#no ip domain-lookup

Configurar los siguientes comandos en el switch 3.

S3(config)#no ip domain-lookup


• Configure una contraseña de class en el modo EXEC privilegiado encriptado.

Configurar los siguientes comandos en el switch 1.

S1(config)#enable secret class

Configurar los siguientes comandos en el switch 2.

S2(config)#enable secret class

Configurar los siguientes comandos en el switch 3.

S3(config)#enable secret class


• Configure una contraseña de cisco para las conexiones de consola.

Configurar los siguientes comandos en el switch 1.

S1(config)#line console 0
S1(config-line)#password cisco
S1(config-line)#login



Configurar los siguientes comandos en el switch 2.

S2(config)#line console 0
S2(config-line)#password cisco
S2(config-line)#login



Configurar los siguientes comandos en el switch 3.

S3(config)#line console 0
S3(config-line)#password cisco
S3(config-line)#login



Tarea 2: Configurar las interfaces Ethernet en las PC Host.

Configure las interfaces Ethernet de PC1, PC2, PC3, PC4, PC5 y PC6 con las direcciones IP indicadas en la tabla de direccionamiento. Las configuraciones de gateway predeterminado no son necesarias para esta actividad.

Para esto desde Desktop, seleccione IP Configuration para configurar las interfaces Ethernet de los seis equipos PC con las direcciones IP y los gateways predeterminados que se indican en la tabla de direccionamiento, ubicada después del diagrama de topología.


Tarea 3: Configurar VTP en los switches.
Paso 1: Verifique las configuraciones VTP actuales de los tres switches, con el comando show vtp satus.

NOTA: Esta misma infomación aparece en los 3 switches. Se pude observar que los tres switches estan configurados en modo servidor y aun no tiene revisiones.

Paso 2: Configure el modo operativo, el nombre del dominio y la contraseña VTP de los tres switches.

Establezca access como nombre de dominio VTP y lab4 como contraseña en los tres switches.
Configure el S1 en modo servidor, el S2 en modo cliente y el S3 en modo transparente. Packet Tracer califica inicialmente el modo para S3 como incorrecto. Esta situación se corregirá más adelante en la actividad.


Configure el S1 en modo servidor, con su correspondiente contraseña y dominio, con el siguiente comando:

S1(config)#vtp mode server
Device mode already VTP SERVER
--->se entra al modo VTP SERVIDOR.
S1(config)#vtp domain access
Changing VTP domain name from NULL to Lab4
--->se establece el dominio
S1(config)#vtp password lab4
Setting device VLAN database password to cisco
--->se estable la contraseña para la LAN que estara configurada por el VTP.
S1(config)#end

Configure el S2 en modo cliente, con su correspondiente contraseña y dominio, con el siguiente comando:

S2(config)#vtp mode client
Setting device to VTP CLIENT mode
--->se entra al modo VTP CLIENTE
S2(config)#vtp domain access
Changing VTP domain name from NULL to Lab4
--->se establece el dominio
S2(config)#vtp password lab4
Setting device VLAN database password to cisco
--->se estable la contraseña para la LAN que estara configurada por el VTP.
S2(config)#end

Configure el S3 en modo transparente, con su correspondiente contraseña y dominio, con el siguiente comando:

S3(config)#vtp mode transparent
Setting device to VTP TRANSPARENT mode.
--->se entra al modo VTP transparente
S3(config)#vtp domain access
Changing VTP domain name from NULL to Lab4
--->se establece el dominio
S3(config)#vtp password clab4
Setting device VLAN database password to cisco
--->se estable la contraseña para la LAN que estara configurada por el VTP.
S3(config)#end


Paso 3: Configure el enlace troncal y la VLAN nativa para los puertos del enlace troncal de los tres switches.

En todos los switches, configure la VLAN troncal y nativa para las interfaces FastEthernet 0/1-5.


Configurar los siguientes comandos en el switch 1.

S1(config)#interface fa0/1-5
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#no shutdown

Configurar los siguientes comandos en el switch 2.

S2(config)#interface
fa0/1-5
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99
S2(config-if)#no shutdown
S2(config-if)#end

Configurar los siguientes comandos en el switch 3.

S3(config)#interface
fa0/1-5
S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 99
S3(config-if)#no shutdown
S3(config-if)#end


Paso 4: Configure la seguridad del puerto en los switches S2 y S3 de la capa de acceso.

Configure los puertos Fa0/6, Fa0/11 y Fa0/18 en S2 y S3 para permitir la conexión de un máximo de dos hosts a estos puertos y para que adquieran las direcciones MAC de los hosts de manera dinámica.


Configurar los siguientes comandos en el switch 2.

S2(config)#interface fa0/6
S2(config-if)#switchport port-security
S2(config-if)#switchport port-security maximum 2
S2(config-if)#switchport port-security mac-address sticky
S2(config-if)#interface fa0/11
S2(config-if)#switchport port-security
S2(config-if)#switchport port-security maximum 2
S2(config-if)#switchport port-security mac-address sticky
S2(config-if)#interface fa0/18
S2(config-if)#switchport port-security
S2(config-if)#switchport port-security maximum 2
S2(config-if)#switchport port-security mac-address sticky
S2(config-if)#end

Configurar los siguientes comandos en el switch 3.

S3(config)#interface fa0/6
S3(config-if)#switchport port-security
S3(config-if)#switchport port-security maximum 2
S3(config-if)#switchport port-security mac-address sticky
S3(config-if)#interface fa0/11
S3(config-if)#switchport port-security
S3(config-if)#switchport port-security maximum 2
S3(config-if)#switchport port-security mac-address sticky
S3(config-if)#interface fa0/18
S3(config-if)#switchport port-security
S3(config-if)#switchport port-security maximum 2
S3(config-if)#switchport port-security mac-address sticky
S3(config-if)#end

Paso 5: Configure las VLAN en el servidor VTP.

Se requieren cuatro VLAN en este laboratorio:
• VLAN 99 management
• VLAN 10 engineering
• VLAN 20 sales
• VLAN 30 administration


Configúrelas en el servidor VTP.


S1(config)#vlan 99
S1(config-vlan)#name management
S1(config-vlan)#exit
S1(config)#vlan 10
S1(config-vlan)#name engineering
S1(config-vlan)#exit
S1(config)#vlan 20
S1(config-vlan)#name sales
S1(config-vlan)#exit
S1(config)#vlan 30
S1(config-vlan)#name administation
S1(config-vlan)#exit

Cuando termine, verifique que se creen las cuatro VLAN en S1.



Paso 6: Verifique si las VLAN que se crearon en S1 se distribuyeron a S2 y S3.

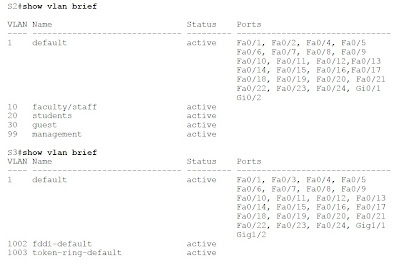

Use el comando show vlan brief en S2 y S3 para determinar si el servidor VTP ha enviado su configuración VLAN a todos los switches.


En esta imagen se observan las vlans creadas en S1.

En esta imagen no se observan las vlans creadas en S1.

Paso 7: Configure la dirección de interfaz de administración en los tres switches.

Antes de continuar, cambie el modo VTP en S3 a cliente. A continuación, verifique que S3 reciba las configuraciones VLAN de S1 a través de VTP.


Configure el S3 en modo cliente, con su correspondiente contraseña y dominio, con el siguiente comando:

S3(config)#vtp mode client
Setting device to VTP CLIENT mode
--->se entra al modo VTP CLIENTE
S3(config)#vtp domain access
Changing VTP domain name from NULL to Lab4
--->se establece el dominio
S3(config)#vtp password lab4
Setting device VLAN database password to cisco
--->se estable la contraseña para la LAN que estara configurada por el VTP.
S3(config)#end



Configure los tres switches con las direcciones IP identificadas en la tabla de direccionamiento al comienzo de la práctica de laboratorio. Asigne estas direcciones a la VLAN de administración de red (VALN 99).

Configurar los siguientes comandos en el switch 1.

S1(config)#interface vlan 99
S1(config-if)#ip address 172.17.99.11 255.255.255.0
S1(config-if)#no shutdown

Configurar los siguientes comandos en el switch 2.

S2(config)#interface vlan 99
S2(config-if)#ip address 172.17.99.12 255.255.255.0
S2(config-if)#no shutdown

Configurar los siguientes comandos en el switch 3.

S3(config)#interface vlan 99
S3(config-if)#ip address 172.17.99.13 255.255.255.0
S3(config-if)#no shutdown


Verifique que todos los switches estén correctamente configurados haciendo ping entre ellos. Desde S1, haga ping en la interfaz de administración de S2 y S3. Desde S2, haga ping a la interfaz de administración en S3.
Ping exitoso desde S1, haga ping en la interfaz de administración de S2 y S3.

 Ping exitoso desde S2, haga ping en la interfaz de administración de S3.

Paso 8: Asigne puertos de switch a las VLAN.

Consulte la tabla de asignación de puertos al principio de la práctica de laboratorio para asignar puertos a las VLAN. Observe que la asignación de puertos no se configuró por medio de VTP. Recuerde que los switches S2 y S3 se deben configurar de manera similar. Active cada interfaz. Cuando termine, guarde la configuración.


Configurar los siguientes comandos en el switch 2.

S2(config)#interface range fa0/6 – fa0/10
S2(config-if-range)#switchport access vlan 30
S2(config-if-range)#interface range fa0/11 – fa0/17
S2(config-if-range)#switchport access vlan 10
S2(config-if-range)#interface range fa0/18 – fa0/24
S2(config-if-range)#switchport access vlan 20
S2(config-if-range)#end
S2#copy running-config startup-config
Destination filename [startup-config]? [Intro]
Building configuration...
[OK]
S3#

Configurar los siguientes comandos en el switch 3.

S3(config)#interface range fa0/6 – fa0/10
S3(config-if-range)#switchport access vlan 30
S3(config-if-range)#interface range fa0/11 – fa0/17
S3(config-if-range)#switchport access vlan 10
S3(config-if-range)#interface range fa0/18 – fa0/24
S3(config-if-range)#switchport access vlan 20
S3(config-if-range)#end
S3#copy running-config startup-config
Destination filename [startup-config]? [Intro]
Building configuration...
[OK]
S3#

Paso 9: Verifique que los enlaces troncales funcionen correctamente.

Desde PC1, intente hacer ping en PC4, PC5 y PC6.


 Ping exitoso.

Actividad de Packet Tracer 4.4.1: Configuración básica del VTP




Objetivos de aprendizaje.

• Realizar las configuraciones básicas del switch.
• Configurar las interfaces Ethernet en las PC host.
• Configurar VTP y seguridad en los switches.


Introducción.

En esta actividad, realiza configuraciones básicas del switch, configura el VTP, los enlaces troncales, aprende acerca de los modos VTP, crea y distribuye información de la VLAN y asigna puertos a las VLAN. La red inicial se abre en un estado seguro con todos los puertos desactivados administrativamente.


Tarea 1: Realizar las configuraciones básicas del switch.

Configure los switches S1, S2 y S3 de acuerdo con las siguientes pautas y guarde todas las configuraciones:


Configure el nombre de host del switch como se indica en la topología.

Configurar los siguientes comandos en el switch 1.

Switch>enable
Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.--->se entra al modo de configuración global.
Switch(config)#hostname S1

Configurar los siguientes comandos en el switch 2.

Switch>enable
Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.--->se entra al modo de configuración global.
Switch(config)#hostname S2

Configurar los siguientes comandos en el switch 3.

Switch>enable
Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.--->se entra al modo de configuración global.
Switch(config)#hostname S3
    Deshabilite la búsqueda DNS.

    Configurar los siguientes comandos en el switch 1.

    S1(config)#no ip domain-lookup

    Configurar los siguientes comandos en el switch 2.

    S2(config)#no ip domain-lookup

    Configurar los siguientes comandos en el switch 3.

    S3(config)#no ip domain-lookup

    Configure una contraseña class en el modo EXEC privilegiado encriptado.

    Configurar los siguientes comandos en el switch 1.

    S1(config)#enable secret class

    Configurar los siguientes comandos en el switch 2.

    S2(config)#enable secret class

    Configurar los siguientes comandos en el switch 3.

    S3(config)#enable secret class

    Configure la contraseña cisco para las conexiones de consola.


    Configurar los siguientes comandos en el switch 1.

    S1(config)#line console 0
    S1(config-line)#password cisco
    S1(config-line)#login


    Configurar los siguientes comandos en el switch 2.

    S2(config)#line console 0
    S2(config-line)#password cisco
    S2(config-line)#login


    Configurar los siguientes comandos en el switch 3.

    S3(config)#line console 0
    S3(config-line)#password cisco
    S3(config-line)#login


    Configure la contraseña cisco para las conexiones vty.


    Configurar los siguientes comandos en el switch 1.

    S1(config-line)#line vty 0 15
    S1(config-line)#password cisco
    S1(config-line)#login
    S1(config-line)#end
    %SYS-5-CONFIG_I: Configured from console by console--->se sale dell modo de configuración global.

    Configurar los siguientes comandos en el switch 2.

    S2(config-line)#line vty 0 15
    S2(config-line)#password cisco
    S2(config-line)#login
    S2(config-line)#end
    %SYS-5-CONFIG_I: Configured from console by console--->se sale dell modo de configuración global.

    Configurar los siguientes comandos en el switch 3.

    S3(config-line)#line vty 0 15
    S3(config-line)#password cisco
    S3(config-line)#login
    S3(config-line)#end
    %SYS-5-CONFIG_I: Configured from console by console--->se sale dell modo de configuración global.

    Nota:para copiar las configuraciones realizadas hasta el momento se tecleará el siguiente comando en los tres switches.

    S1#copy running-config startup-config
    Destination filename [startup-config]?
    Building configuration...
    [OK]

    Tarea 2: Configurar las interfaces Ethernet en las computadoras Host.

    Configure las interfaces Ethernet de PC1, PC2, PC3, PC4, PC5 y PC6 con las direcciones IP y los gateways predeterminados indicadas en la tabla de direccionamiento.

    Para esto desde Desktop, seleccione IP Configuration para configurar las interfaces Ethernet de los seis equipos PC con las direcciones IP y los gateways predeterminados que se indican en la tabla de direccionamiento, ubicada después del diagrama de topología.



    Tarea 3: Configurar VTP y seguridad en los switches.
    Paso 1: Habilite los puertos del usuario en S2 y S3.

    Configure los puertos de usuario en modo de acceso. Consulte el diagrama de topología para determinar qué puertos están conectados a dispositivos de usuario final.


    Configurar los siguientes comandos en el switch 2.

    S2(config)#interface fa0/6
    S2(config-if)#switchport mode access
    S2(config-if)#no shutdown
    S2(config-if)#interface fa0/11
    S2(config-if)#switchport mode access
    S2(config-if)#no shutdown
    S2(config-if)#interface fa0/18
    S2(config-if)#switchport mode access
    S2(config-if)#no shutdown


    Configurar los siguientes comandos en el switch 3.

    S3(config)#interface fa0/6
    S3(config-if)#switchport mode access
    S3(config-if)#no shutdown
    S3(config-if)#interface fa0/11
    S3(config-if)#switchport mode access
    S3(config-if)#no shutdown
    S3(config-if)#interface fa0/18
    S3(config-if)#switchport mode access
    S3(config-if)#no shutdown


    Paso 2: Verifique las configuraciones VTP actuales de los tres switches.
    Use el comando show vtp status para determinar el modo de funcionamiento VTP para los tres switches.


    S1#show vtp status





    S2#show vtp status

     S2#show vtp status

     NOTA: Se pude observar que los tres switches estan configurados en modo servidor y aun no tiene revisiones.

    Paso 3: Configure el modo operativo, el nombre del dominio y la contraseña VTP de los tres switches.

    Establezca el nombre de dominio VTP en Lab4 y la contraseña de VTP en cisco en los tres switches.

    Configure el S1 en modo servidor, con su correspondiente contraseña y dominio, con el siguiente comando:

    S1(config)#vtp mode server
    Device mode already VTP SERVER
    --->se entra al modo VTP SERVIDOR.
    S1(config)#vtp domain Lab4
    Changing VTP domain name from NULL to Lab4
    --->se establece el dominio
    S1(config)#vtp password cisco
    Setting device VLAN database password to cisco
    --->se estable la contraseña para la LAN que estara configurada por el VTP.
    S1(config)#end
    Configure el S2 en modo cliente, con su correspondiente contraseña y dominio, con el siguiente comando:

    S2(config)#vtp mode client
    Setting device to VTP CLIENT mode
    --->se entra al modo VTP CLIENTE
    S2(config)#vtp domain Lab4
    Changing VTP domain name from NULL to Lab4
    --->se establece el dominio
    S2(config)#vtp password cisco
    Setting device VLAN database password to cisco
    --->se estable la contraseña para la LAN que estara configurada por el VTP.
    S2(config)#end
    Configure el S3 en modo transparente, con su correspondiente contraseña y dominio, con el siguiente comando:

    S3(config)#vtp mode transparent
    Setting device to VTP TRANSPARENT mode.
    --->se entra al modo VTP transparente
    S3(config)#vtp domain Lab4
    Changing VTP domain name from NULL to Lab4
    --->se establece el dominio
    S3(config)#vtp password cisco
    Setting device VLAN database password to cisco
    --->se estable la contraseña para la LAN que estara configurada por el VTP.
    S3(config)#end

    Paso 4: Configure el enlace troncal y la VLAN nativa para los puertos del enlace troncal de los tres switches.

    En todos los switches, configure el enlace troncal y la VLAN nativa para las interfaces FastEthernet 0/1-5.

    Configurar los siguientes comandos en el switch 1.

    S1(config)#interface fa0/1-5
    S1(config-if)#switchport mode trunk
    S1(config-if)#switchport trunk native vlan 99
    S1(config-if)#no shutdown

    Configurar los siguientes comandos en el switch 2.

    S2(config)#interface
    fa0/1-5
    S2(config-if)#switchport mode trunk
    S2(config-if)#switchport trunk native vlan 99
    S2(config-if)#no shutdown
    S2(config-if)#end
    Configurar los siguientes comandos en el switch 3.

    S3(config)#interface
    fa0/1-5
    S3(config-if)#switchport mode trunk
    S3(config-if)#switchport trunk native vlan 99
    S3(config-if)#no shutdown
    S3(config-if)#end

    Paso 5: Configure la seguridad del puerto en los switches S2 y S3 de la capa de acceso.

    Configure los puertos fa0/6, fa0/11 y fa0/18 para que permitan únicamente un host y adquieran la dirección MAC del host de manera dinámica.
    Configurar los siguientes comandos en el switch 2.

    S2(config)#interface fa0/6
    S2(config-if)#switchport port-security
    S2(config-if)#switchport port-security maximum 1
    S2(config-if)#switchport port-security mac-address sticky
    S2(config-if)#interface fa0/11
    S2(config-if)#switchport port-security
    S2(config-if)#switchport port-security maximum 1
    S2(config-if)#switchport port-security mac-address sticky
    S2(config-if)#interface fa0/18
    S2(config-if)#switchport port-security
    S2(config-if)#switchport port-security maximum 1
    S2(config-if)#switchport port-security mac-address sticky
    S2(config-if)#end
    Configurar los siguientes comandos en el switch 3.

    S3(config)#interface fa0/6
    S3(config-if)#switchport port-security
    S3(config-if)#switchport port-security maximum 1
    S3(config-if)#switchport port-security mac-address sticky
    S3(config-if)#interface fa0/11
    S3(config-if)#switchport port-security
    S3(config-if)#switchport port-security maximum 1
    S3(config-if)#switchport port-security mac-address sticky
    S3(config-if)#interface fa0/18
    S3(config-if)#switchport port-security
    S3(config-if)#switchport port-security maximum 1
    S3(config-if)#switchport port-security mac-address sticky
    S3(config-if)#end

    Paso 6: Configure las VLAN en el servidor VTP.

    Se requieren cuatro VLAN en este laboratorio:
    • VLAN 99 (management)
    • VLAN 10 (faculty/staff)
    • VLAN 20 (students)
    • VLAN 30 (guest)

    Configúrelas en el servidor VTP.

    S1(config)#vlan 99
    S1(config-vlan)#name management
    S1(config-vlan)#exit
    S1(config)#vlan 10
    S1(config-vlan)#name faculty/staff
    S1(config-vlan)#exit
    S1(config)#vlan 20
    S1(config-vlan)#name students
    S1(config-vlan)#exit
    S1(config)#vlan 30
    S1(config-vlan)#name guest
    S1(config-vlan)#exit

    Paso 7: Verifique si las VLAN que se crearon en S1 se distribuyeron a S2 y S3.

    Use el comando show vlan brief en S2 y S3 para determinar si el servidor VTP ha enviado su configuración VLAN a todos los switches.
    NOTA: Se puede ver que ni el cliente ni el transparente tiene configuradas las VLAN. YA QUE EL CLIENTE Y EL SERVIDOR DEBEN ESTAR EN LA MISMA VERSION DEL VTP, POR SU PARTE EL TRANSPARENTE SE LE DEBEN DE CONFIGURAR MANUALMENTE.

    Configurar en el S1 la versión 2:

    S1(config)#vtp version 2

    Paso 8: Cree una nueva VLAN en S2 y S3.

    S2(config)#vlan 88
    %VTP VLAN configuration not allowed when device is in CLIENT mode--->No se puede crear ya que es un cliente.
    S3(config)#vlan 88
    S3(config-vlan)#name test
    NOTA: En S3 si se puede creear puesto que es un trasnparente.
    Elimine la VLAN 88 de S3.

    S3(config)#no vlan 88

    Paso 9: Configure las VLAN manualmente.

    Configure en el switch S3 las cuatro VLAN que se identificaron.

    S3(config)#vlan 99
    S3(config-vlan)#name management
    S3(config-vlan)#exit
    S3(config)#vlan 10
    S3(config-vlan)#name faculty/staff
    S3(config-vlan)#exit
    S3(config)#vlan 20
    S3(config-vlan)#name students
    S3(config-vlan)#exit
    S3(config)#vlan 30
    S3(config-vlan)#name guest
    S3(config-vlan)#exit

    Paso 10: Configure la dirección de interfaz de administración en los tres switches.

    Configurar los siguientes comandos en el switch 1.

    S1(config)#interface vlan 99
    S1(config-if)#ip address 172.17.99.11 255.255.255.0
    S1(config-if)#no shutdown

    Configurar los siguientes comandos en el switch 2.

    S2(config)#interface vlan 99
    S2(config-if)#ip address 172.17.99.12 255.255.255.0
    S2(config-if)#no shutdown

    Configurar los siguientes comandos en el switch 3.

    S3(config)#interface vlan 99
    S3(config-if)#ip address 172.17.99.13 255.255.255.0
    S3(config-if)#no shutdown

    Verifique que todos los switches estén correctamente configurados haciendo ping entre ellos. Desde S1, haga ping en la interfaz de administración de S2 y S3. Desde S2, haga ping a la interfaz de administración en S3.

    Se puede observar en esta imagen la conectividad entre switches.

    Paso 11: Asigne puertos de switch a las VLAN.

    Consulte la tabla de asignación de puertos al comienzo de la actividad para asignar puertos a las VLAN.

    La asignación de puertos no se configura por medio de VTP. La asignación de puertos se debe configurar en cada switch manual o dinámicamente con un servidor VMPS. Sólo se muestran los comandos para S3, pero los switches S2 y S3 se deben configurar de manera similar. Cuando termine, guarde la configuración.

    Configurar los siguientes comandos en el switch 2.

    S2(config)#interface range fa0/6 – fa0/10
    S2(config-if-range)#switchport access vlan 30
    S2(config-if-range)#interface range fa0/11 – fa0/17
    S2(config-if-range)#switchport access vlan 10
    S2(config-if-range)#interface range fa0/18 – fa0/24
    S2(config-if-range)#switchport access vlan 20
    S2(config-if-range)#end
    S2#copy running-config startup-config
    Destination filename [startup-config]? [Intro]
    Building configuration...
    [OK]

    Configurar los siguientes comandos en el switch 3.

    S3(config)#interface range fa0/6 – fa0/10
    S3(config-if-range)#switchport access vlan 30
    S3(config-if-range)#interface range fa0/11 – fa0/17
    S3(config-if-range)#switchport access vlan 10
    S3(config-if-range)#interface range fa0/18 – fa0/24
    S3(config-if-range)#switchport access vlan 20
    S3(config-if-range)#end
    S3#copy running-config startup-config
    Destination filename [startup-config]? [Intro]
    Building configuration...
    [OK]

    NOTA:Para verificar que existe ping de PC A PC, solo se teclea la dirección de la PC  a la que se quiere llegar, dentro de una misma vlan en el switch. Si se quiere hacer ping a una PC que se encuentre en otra vlan, se cambiaran los puertos de manera fisica.
